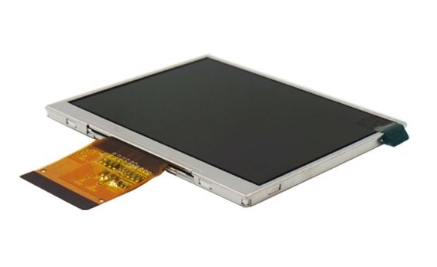

什么是tft液晶屏接口?

tft液晶屏接口中接口也是常見的一種通信接口，是一種低壓差分信號技術接口。它是公司為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。

液晶顯示屏接口中LVDS輸出接口利用非常低的電壓擺幅(約350mV)在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bit/s的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。目前，LVDS輸出接口在17in及以上液晶顯示器中得到了廣泛的應用。

tft液晶屏接口LVDS輸出接口也分為以下四種類型：

(1)單路6位LVDS輸出接口

這種接口電路中，采用單路方式傳輸，每個基色信號采用6位數據，共18位RGB數據，因此，也稱18位或18bitLVDS接口。此，也稱18位或18bitLVDS接口。

(2)雙路6位LVDS輸出接口

這種接口電路中，采用雙路方式傳輸，每個基色信號采用6位數據，其中奇路數據為18位，偶路數據為18位，共36位RGB數據，因此，也稱36位或36bitLVDS接口。

(3)單路8位1TL輸出接口

這種接口電路中，采用單路方式傳輸，每個基色信號采用8位數據，共24位RGB數據，因此，也稱24位或24bitLVDS接口。

(4)雙路8位1TL輸出位接口

這種接口電路中，采用雙路方式傳輸，每個基色信號采用8位數據，其中奇路數據為24位，偶路數據為24位，共48位RGB數據，因此，也稱48位或48bitLVDS接口。

深圳勛瑞光電專注于工業顯示屏、工業級觸摸屏及光學貼合產品研發制造，產品廣泛運用在醫療設備、工業手持終端、物聯網終端以及智能家居。
